Описание
-
Артикул
-
Производитель Магистраль
-
Тип Блок управления
-
Габаритные размеры, мм 200х118х43
-
Степень защиты IP40
-
Диапазон рабочих температур, °С -30…+55
-
Коммутируемое напряжение, В 10…16 или 21…28
-
Выходной интерфейс RS-485
-
Количество шлейфов 2 (рабочее; исходное)
-
Максимальный коммутируемый ток, А 3
-
Максимальный ток контроля исправности цепей, мА 1.5
-
Задержка срабатывания, сек задается; до 250 секунд
-
Ток потребления в режиме «Дежурный» не более, мА 80
-
Количество выходов управления 2 (30 max)
-
Количество управляющих ключей в одном выходе 2 (рабочее; исходное)
-
Установка длительности работы выхода (по времени) задается; до 250 секунд

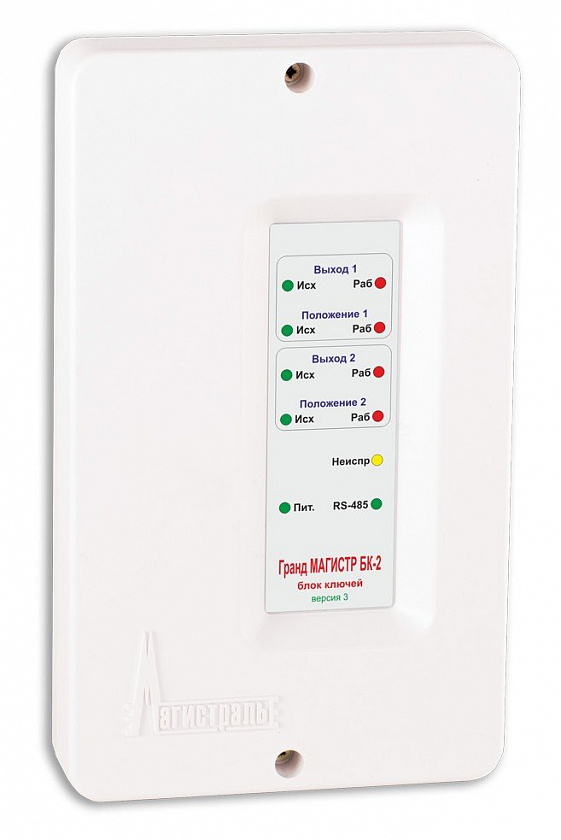

• Блок ключей исполнения БК-2 предназначен для управления и контроля положения одного или двух исполнительных устройств (клапан дымоудаления, огнезадерживающий клапан), входящих в состав системы противодымной защиты.
• Предназначен для работы в приборах ППКОП Гранд МАГИСТР (версия 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3.1), ППКУОП Гранд МАГИСТР-125 (версия 3.1), ППКУОП Магистратор (версия 3.1).
• Контроль состояния и управление выходами с помощью клавиатуры Гранд МАГИСТР Кл ИУ (версия 3.1).
• Организация до 30 независимых выходов управления в одном приборе.
• Цепи каждого выхода контролируются отдельно на обрыв и короткое замыкание.
• Управления приводами исполнительных устройств с напряжением 12/24В
• Управления приводами исполнительных устройств с напряжением 220В через устройство коммутации релейное 12В
• Контроль крайнего исходного и крайнего рабочего положения исполнительного устройства.
• Программируемое время задержки и длительности перевода в рабочее или исходно положение.
• Два входа питания от внешнего РИП 12В или 24В с контролем номинала.
• Режимы управления выходами: автоматический, дистанционный с клавиатуры управления, дистанционный от внешних устройств дистанционного пуска.
• Ручное локальное тестирование работы выходов при монтаже.
Без клавиатуры управления работа блоков ключей возможна только в автоматическом режиме по сигналу «Пожар» или сработке элементов дистанционного пуска, Приведение клапанов в исходное положении возможно только вручную или с помощью возвратной пружины.
