Описание
-
Артикул 1-679-457-935
-
Производитель Болид
-
Тип Пульт контроля и управления
-
Габаритные размеры, мм 332х177х42
-
Напряжение питания, В 220 AC
-
Степень защиты IP20
-
Потребляемая мощность, Вт 120
-
Диапазон рабочих температур, °С -30…+40
-
- в дежурном режиме не более 167
-
Тип устройства Коммутатор Fast Ethernet неуправляемый
-
Монтаж Настольный
-
LAN порты 100/1000 Мбит, шт. 0/10
-
SFP порты, шт. Нет
-
Из них LAN порты с PoE, шт. 8
-
Мощность РоЕ, на порт/суммарная, Вт. 13/110
-
- от внешнего источника питания 12…24
-
Количество входов питания 2
-
Максимальная удаленность подключения коммутационных блоков, м 1000
-
Количество подключаемых трубок диспетчера, шт 2
-
Интерфейс подключаемой трубки диспетчера двухпроводная линия связи
-
Максимальная удаленность подключения трубки диспетчера от диспетчерского блока, м 2
-
Количество контролируемых абонентских вызывных панелей, шт 1…20
-
Количество хранимых в памяти персональных контактных ключей DS1990A, шт до 15
-
- интерфейс связи для работы в ИСО «Орион» 2 х RS-485 (протокол «Орион»)
-
- интерфейс связи с коммутационными блоками 2 х RS-485 (не поддерживает протокол «Орион»)
-
Количество подключаемых коммутационных блоков по линии RS485-2, шт 1…5
Назначение изделия

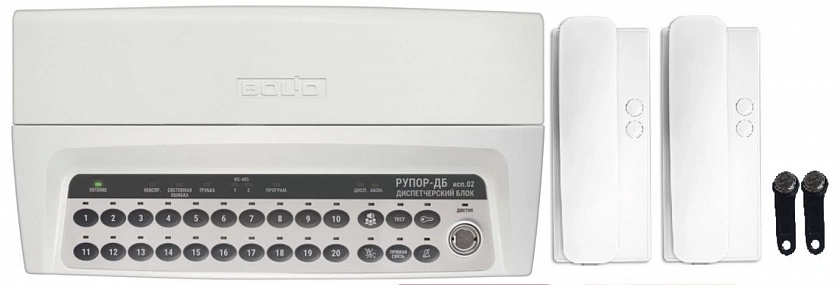

Блок «Рупор-ДБ исп.02» является частью адресного блочно-модульного прибора пожарного управления по ГОСТ 53325-2012 п.7.2.6 и предназначен для обеспечения двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста.
В состав блочно-модульного ППУ, помимо диспетчерского блока, должен входить прибор приемно-контрольный и управления пожарный «Сириус» или пульт контроля и управления (ПКУ) охранно-пожарный «С2000М», или их исполнения. Связь между блоками проводная. Диспетчерский блок применяется совместно с блоком «Рупор-ДК исп.02» (коммутационный блок).
Диспетчерский блок в комплекте с ПКУ «С2000М» или прибором приёмно-контрольным и управления «Сириус», может быть использован для построения систем оповещения и управления эвакуацией (СОУЭ) четвертого и пятого типов по классификации СП.3.13130.2009.
